Электропроводка в частном доме, как спроектировать и провести
Проектирование
Основа безопасной проводки
Расчёт нагрузки
Правильный выбор кабеля
Группы потребителей
Освещение, розетки, мощные приборы
Заземление
Обязательно для безопасности
Почему проект электрики — это основа безопасности
От качества электрики зависит безопасность всех жильцов. Правильно рассчитанные нагрузки, корректно выбранное сечение кабеля и грамотно смонтированная защита предотвращают короткие замыкания и пожары.
Когда я строю дома, я всегда подхожу к проектированию электрики очень серьёзно. Важно понять, какие приборы будут работать, сколько розеток и где их разместить. Без этого невозможно сделать качественную проводку. Если вы сомневаетесь в своих силах — лучше доверить работу профессионалам.
Шаг 1. Начинаем с планирования
Прежде чем браться за инструменты, нужно составить чёткий план. Без схемы вы рискуете запутаться или забыть важные точки подключения.
Анализ потребностей. Осмотрите помещения дома. Для каждой комнаты определите, какие электрические приборы здесь будут работать и как часто. Нанесите на план дома места установки розеток, выключателей и светильников. Добавьте крупную бытовую технику, которая требует отдельного подключения.
Расчёт суммарной мощности. Сложите мощность всех приборов, которые могут работать одновременно. Для однофазной сети 220 В формула расчёта тока: I = P ÷ U. Например, для прибора мощностью 2 кВт, ток составит примерно 9 А. Полученный ток поможет выбрать сечение кабеля и номиналы автоматов.
Шаг 2. Разбивка на группы потребителей
Разделите всех потребителей на группы. Это облегчит диагностику и повысит надёжность сети.
Освещение. Отдельная линия для всех светильников в доме и на улице. Обычно достаточно одной, но для больших домов можно разбить на этажи или крылья.
Розетки. Их стоит разбить на несколько веток. На один кабель сечением 2,5 мм² лучше подключать не более трёх-пяти розеток.
Мощные приборы. Для электроплиты, стиральной машины, бойлера, котла, кондиционера выделите отдельные линии. Это избавит от риска перегрузки при одновременной работе нескольких приборов.
Запас на будущее. Добавьте две-три дополнительные группы для возможных новых приборов.
Автоматы и УЗО. Для каждой группы устанавливается отдельный автоматический выключатель. Влажные зоны (ванная, кухня) дополнительно защищаются УЗО (устройством защитного отключения).
Шаг 3. Выбор типа ввода и кабелей
На этом этапе мы определяем, как электричество попадёт в дом и какие провода будут использоваться.
Тип ввода: 220 В или 380 В. Однофазное напряжение (220 В) достаточно для большинства домов с общей мощностью до 10–15 кВт. Трёхфазное (380 В) нужно, если вы планируете мощное оборудование, например, электрический котёл или станки.
Выбор кабеля. Для внутренней проводки я рекомендую медный кабель марки ВВГнг(А)-LS. Он не распространяет горение и при пожаре выделяет минимум токсичного дыма.
Сечение кабеля. Его выбирают по расчётному току. Примерные значения: для освещения — 1,5 мм²; для розеточной группы — 2,5 мм²; для мощной техники — от 6 мм² и более.
Шаг 4. Монтаж электропроводки

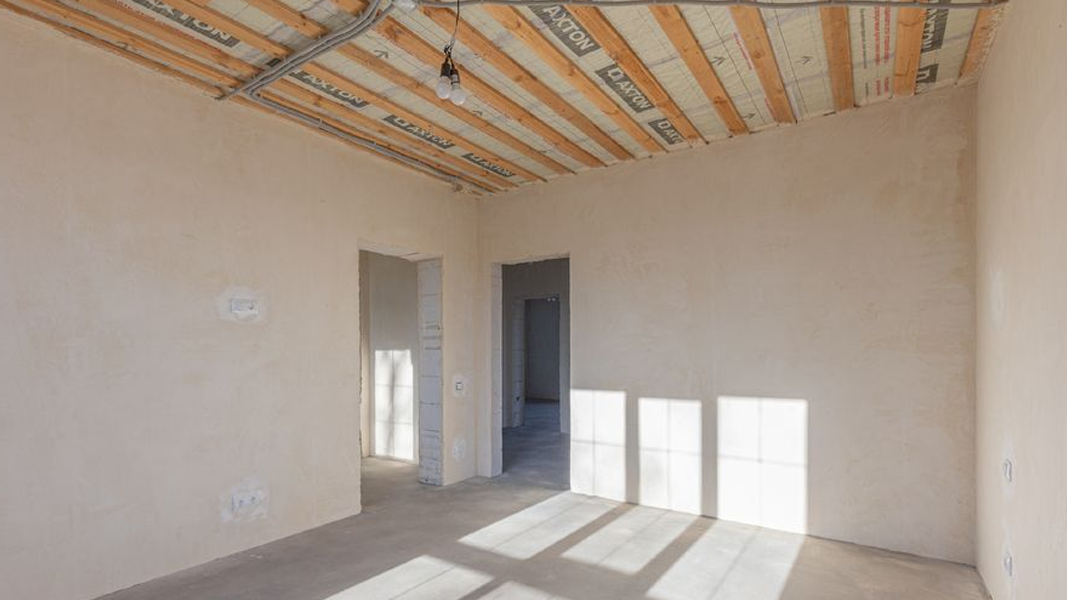

Когда проект готов и материалы закуплены, можно начинать монтаж. Проводку в каменных домах (кирпич, газобетон) обычно делают скрытой, под штукатуркой.
Вот общая последовательность действий:
1. Разметка. Нанесите на стены будущие трассы кабелей и места установки розеток, выключателей, распредкоробок. Провода должны идти строго вертикально или горизонтально, диагональная прокладка запрещена.
2. Штробление. Перфоратором или штроборезом проделайте каналы для кабелей. Для розеток и выключателей высверлите углубления (подрозетники).
3. Укладка кабеля. Уложите кабель в штробы. В домах из газобетона можно закрепить его прямо в канале, а не в гофре.
4. Установка коробок. Установите распределительные и монтажные коробки.
5. Соединения. Соедините провода в распределительных коробках согласно схеме. Используйте качественные зажимы. Все соединения должны быть доступны для обслуживания.
Шаг 5. Сборка электрощита и проверка
Самый ответственный этап — сборка и подключение распределительного щита.
Где установить щиток. Место должно быть доступным, сухим и находиться на высоте 1,5–1,7 м от пола. Обычно его ставят в прихожей или коридоре.
Сборка щита. В нём устанавливаются вводной автомат, счётчик, УЗО и групповые автоматы. Подпишите все автоматы — это сэкономит время при поиске проблем.
Проверка и запуск. Перед подачей напряжения проверьте целостность изоляции и правильность сборки. При подаче напряжения наблюдайте за щитком: не должно быть искр и запаха гари.
Коротко о главном
Проектирование и монтаж электропроводки — задача, которая требует серьёзного подхода. Составьте детальный план с расчётом нагрузки, разбейте сеть на группы, правильно подберите кабели и автоматы. Внимательно проверьте все соединения перед запуском. Если есть сомнения — лучше пригласите специалиста.
