Армопояс в газобетонном доме. Зачем нужен и как правильно сделать?
Распределение нагрузки
Точечное давление не продавит газобетон
Жёсткость коробки
Связывает стены в монолит
Основа для мауэрлата
Анкеры держатся надёжно
Утепление
Без него — мостик холода
Зачем нужен армопояс в доме из газобетона
Газобетон — материал пористый, лёгкий, тёплый. Но у него есть один серьёзный недостаток: он хрупкий на изгиб и плохо сопротивляется точечным нагрузкам. Кирпичная стена может выдержать, если что-то давит на небольшой участок. Газобетонная — начнёт крошиться и трескаться.
Армопояс решает эту проблему. Это монолитная железобетонная балка, которая идёт по всему периметру несущих стен. У него три главные задачи.
Равномерное распределение нагрузки. Кровля, перекрытия, стропильная система создают давление на стены. Без армопояса нагрузка передаётся точечно — в местах опирания балок или плит. Газобетон в этих точках может просто разрушиться. Армопояс «размазывает» нагрузку по всей стене.
Связывание стен в единую конструкцию. Стены из отдельных блоков — это не монолит. Армопояс делает из них единую жёсткую коробку. Это особенно важно при подвижках грунта, ветровых нагрузках или сейсмике.
Надёжное крепление мауэрлата и перекрытий. К газобетону невозможно надёжно прикрутить мауэрлат (брус, на который опираются стропила). Анкеры в пористом материале держатся плохо. Армопояс даёт твёрдое основание, в которое можно замонолитить шпильки и спокойно крепить любые конструкции.
Когда армопояс обязателен? Практически всегда в домах из газобетона. Особенно в этих случаях: если перекрытия — сборные ж/б плиты или деревянные балки с большими пролётами; если крыша с висячими стропилами (они создают распор на стены); если дом выше одного этажа; если грунты слабые или пучинистые; если длина стены без поперечных перегородок превышает 6–8 метров.
Какие бывают армопояса
Армошов — самый простой вид. В кладку через каждые 3–4 ряда укладываются арматурные стержни в штробах, залитые клеем. Это не полноценный армопояс, а его облегчённая версия. Подходит для перераспределения локальных нагрузок, но не для опирания перекрытий или мауэрлата.
Монолитный железобетонный пояс — основной вариант. Заливается по верху стен под перекрытия или под мауэрлат. Высота обычно 200–300 мм, ширина — под толщину стены. Армируется каркасом из арматуры 12 мм. Самый надёжный и популярный способ.
Армопояс из U-блоков — современный вариант. Используются специальные U-образные блоки из газобетона, которые ставятся на клей как обычные, а их пустота армируется и заливается бетоном. Блоки служат несъёмной опалубкой и дополнительной теплоизоляцией. Очень удобно и быстро, но дороже, чем съёмная опалубка.
Кирпичный пояс — устаревший вариант. Кладка из кирпича с армированием. Сейчас применяется редко, так как значительно уступает железобетонному по прочности и теплоэффективности.
Как правильно сделать армопояс: пошаговая инструкция
Рассказываю на примере монолитного пояса под перекрытия или мауэрлат. Это стандарт, который я использую на своих объектах.
Завершаем кладку стен. Дожидаемся, пока клей или раствор подсохнут. Верхний ряд блоков должен быть ровным по горизонтали.
Устанавливаем опалубку. Есть два способа. Первый — съёмная опалубка из досок или фанеры. По краям стены с внешней и внутренней стороны ставим щиты из досок толщиной от 25 мм. Скрепляем их между собой поперечными брусками с шагом 0,8–1 метр. Внизу опалубку дополнительно фиксируем к стене анкерами или шурупами, чтобы не разорвало при заливке бетона. Второй — несъёмная опалубка из U-блоков или импровизированная конструкция. Важно: если вы используете съёмную опалубку, не забудьте, что бетон — хороший проводник холода. Армопояс станет мощным мостиком холода, если его не утеплить. Поэтому с наружной стороны между опалубкой и газоблоком закладываем утеплитель — полосу ЭППС толщиной 50–100 мм.

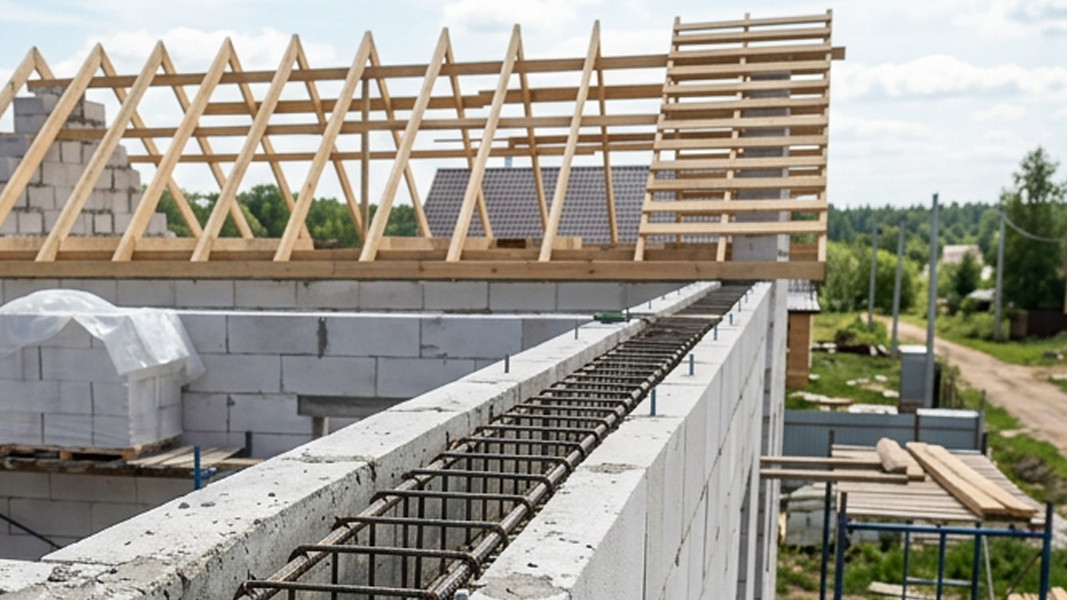

Вяжем арматурный каркас. Для продольного армирования используем 4 стержня арматуры диаметром 12 мм (класс А500С). Два стержня идут сверху, два снизу. Для поперечного армирования (хомутов) используем арматуру 6–8 мм с шагом 200–300 мм. Стержни связываем вязальной проволокой. Сварка нежелательна — в бетоне она может привести к коррозии в местах соединений. Арматурный каркас должен находиться внутри бетона на расстоянии не менее 3–5 см от краёв опалубки. Это называется защитным слоем. Для этого используем пластиковые фиксаторы или подкладываем кусочки кирпича и брусков.
Устанавливаем шпильки для мауэрлата (если пояс под крышу). Если вы делаете армопояс под мауэрлат, заранее замоноличиваем в него вертикальные шпильки с резьбой. Диаметр шпилек — 12 мм. Шаг установки — не более 1 метра, и обязательно по одной шпильке между стропильными ногами. Шпильки привязываем к арматурному каркасу проволокой, чтобы они стояли строго вертикально.
Заливаем бетон. Для армопояса используем тяжёлый бетон класса не ниже В15 (марка М200). Оптимальный вариант — М250–М300 на гранитном щебне. Пропорции для самостоятельного замеса: на 1 часть цемента М400 берём 3 части песка и 3–4 части щебня. Заливку нужно производить непрерывно, за один раз, по всему периметру пояса. Если заливать частями — появятся холодные швы, которые сильно ослабляют конструкцию. Если залить весь объём сразу невозможно, то в месте разрыва устанавливаем вертикальную перемычку из досок, при следующей заливке стык тщательно увлажняем и продолжаем. После заливки бетон нужно уплотнить — выгнать пузырьки воздуха. Используем глубинный вибратор или просто штыкуем смесь куском арматуры по всей длине пояса.
Уход за бетоном. В жаркую погоду бетон нужно накрыть полиэтиленовой плёнкой, чтобы влага не испарялась слишком быстро — иначе пойдут трещины. В дождь — накрыть от размыва. В холодное время используем противоморозные добавки или прогреваем бетон кабелями. Снимаем опалубку через 2–3 дня (при тёплой погоде). К монтажу перекрытий или мауэрлата приступаем не раньше чем через 7–14 дней, когда бетон наберёт достаточную прочность.
Типичные ошибки при устройстве армопояса
Я перечислю то, с чем сталкиваюсь чаще всего, когда приезжаю на чужие объекты.
Разрыв контура. Армопояс должен быть замкнутым кольцом по всему периметру несущих стен, включая внутренние. Если прервать его в углу или на стыке, толку не будет.
Отсутствие утепления. Бетон в 10–20 раз теплопроводнее газобетона. Незащищённый армопояс становится огромным мостиком холода. Стена промерзает, появляется конденсат, потом плесень. Утеплять нужно обязательно — снаружи, слоем ЭППС или пенополистирола не менее 50 мм.
Слабое армирование. Арматура 8 мм вместо 12, отсутствие поперечных хомутов, каркас лежит прямо на блоках без защитного слоя — всё это делает пояс бесполезным. Дом не завалится, но трещины пойдут.
Экономия на бетоне. Использование тощего бетона (М150 и ниже), добавление лишней воды для пластичности — снижает прочность. Пояс должен быть из качественного бетона, не экономьте.
Неправильная установка шпилек. Если шпильки просто воткнуты в ещё не застывший бетон — они не будут держаться. Их нужно привязать к арматурному каркасу до заливки.
Заливка в несколько этапов. Каждый холодный шов — потенциальная трещина в будущем. Старайтесь залить весь пояс за один день.
Нужен ли армопояс для одноэтажного дома
Вопрос, который мне задают очень часто. Отвечаю: да, нужен. Даже для одноэтажного дома, даже для гаража из газобетона. Почему? Нагрузка от кровли, особенно в снежную зиму, может быть огромной. Если стропила упираются прямо в газоблок, есть риск продавить верхний ряд. Висячие стропила создают распор — силы, которые раздвигают стены в стороны. Газобетон с этим справляется плохо. Армопояс связывает стены в единую жёсткую коробку, что особенно важно при слабых или пучинистых грунтах — фундамент может немного гулять, а пояс не даст стенам треснуть.
Бывают случаи, когда без пояса можно обойтись: если дом собран из блоков высокой плотности (D600 и выше), а перекрытия — деревянные с равномерно распределённой нагрузкой; если крыша не создаёт распора (с наслонными стропилами); если грунты идеальные, а фундамент — монолитная плита. Но я всё равно рекомендую делать армопояс всегда. Лучше перестраховаться, чем потом ремонтировать трещины.
Коротко о главном
Армопояс — это не прихоть строителей. Он равномерно распределяет нагрузку, связывает стены в единую жёсткую конструкцию и даёт твёрдое основание для крепления мауэрлата и перекрытий.
Типичные ошибки: забывают про утепление, экономят на арматуре, прерывают контур в углах, заливают бетон частями.
Правильный армопояс — замкнутый по всем несущим стенам, утеплённый снаружи, с каркасом из арматуры 12 мм, залитый качественным бетоном за один приём.
На моих объектах армопояс — обязательный элемент, даже если заказчик говорит «вроде бы не обязательно». Потому что через два года именно он будет держать ваш дом в целости, пока соседские газоблоки трескаются.
Если остались сомнения — приезжайте, покажу, как делаем. Или просто звоните, расскажу.
